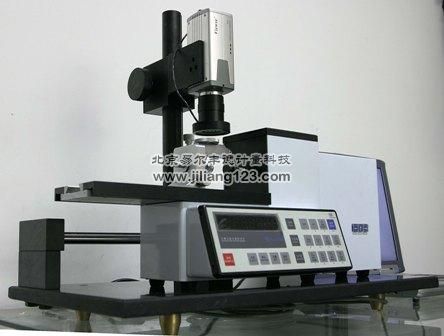

DS系列全自动型光栅式指示表检定仪

  • 产品名称DS系列全自动型光栅式指示表检定仪
  • 产品编号
  • 产品产地北京

DS系列全自动光栅式指示表检定仪独有的技术优势,是同类产品很难做到的。如:图像识别环境变化宽容度大;图像识别精度高,且提供表盘示值机器识别的直接显示,可以使校准检定人员十分方便地校准图像识别系统;装卡方便;独特的台式、便携式互换功能;只需一个小型铝合金便携箱,便可将便携摄像头支架,摄像头及相应夹具和仪器全部带走。其仪器本体就是一台性能优良的检定仪,无需任何电脑、摄像头;与德上的半自动、电动系列产品的使用完全一致。

 DS系列全自动光栅式指示表检定仪独有的技术优势,是同类产品很难做到的。如:图像识别环境变化宽容度大,用户在工作时根本无需担心环境光变化对检定的影响,也无需使用任何类似柜橱、帘幕等笨拙的遮光手段;图像识别精度高,图像识别采用人工智能技术,表盘的刻度识别精度较高,一般可达1/20格甚至1/50格。且提供表盘示值机器识别的直接显示,可以使校准检定人员十分方便地校准图像识别系统;装卡方便, 德上产品多年来不断改进,各夹具可相互转换使用,其装卡组合十分方便快捷,有非常大的灵活性,可装卡几乎所有的表类:独特的台式、便携式互换功能,独有的台式、便携式互换设计让用户的携带更加方便;只需一个小型铝合金便携箱,便可将便携摄像头支架,摄像头及相应夹具和仪器全部带走。良好的兼容性,德上全自动仪器一贯的优良设计,其仪器本体就是一台性能优良的检定仪,无需任何电脑、摄像头;与DS的半自动、电动系列产品的使用完全一致。这样,保障用户不因电脑、摄像头的故障而影响其检定工作。

    高级功能:可分离表盘刻线误差,单独测试表类传动系统误差,帮助分析表类误差产生的原因(非检定使用),就是给仪表厂家量身定制的检定无刻度表盘的高级功能;可对表盘有缺陷的表类进行测量(量修用、非检定使用),既可检定由于经常使用导致刻线磨损缺陷或者表壳外观不够清晰的各种表类量具。

技术参数:
型号 工作量程 分辨力 全程误差 任意2mm误差 任意10m误差 任意30mm误差 回程误差 公/英转换功能
DS10Z 10mm 0.1μm ≤1.4μm ≤1.0μm  \  \ ≤0.5μm 有
DS50Z 50mm 0.1μm ≤2.8μm ≤1.0μm ≤1.5μm ≤2.0μm ≤0.5μm
DS10TL+ 10mm 0.1μm ≤1.2μm ≤0.8μm  \  \ ≤0.4μm 有
DS50TL+ 50mm 0.1μm ≤2.4μm ≤0.8μm ≤1.2μm ≤1.8μm ≤0.4μm
DS10TH 10mm 0.1μm ≤0.8μm ≤0.6μm  \  \ ≤0.3μm
DS50TH 50mm 0.1μm ≤2.0μm ≤0.6μm ≤1.0μm ≤1.5μm ≤0.3μm





各型号标准配置:


特惠型 :

DS10Z:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(便携式);计算机接口附件;仪器便携箱。

DS50Z:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(便携式);计算机接口附件;仪器便携箱。


标准精度型 :

DS10TL+:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(台式和便携式);大理石平台及电动导轨;计算机接口附件;涨簧式钢球式内径表夹具;大理石平台便携箱;仪器便携箱。

DS50TL+:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(台式和便携式);大理石平台及电动导轨;计算机接口附件;涨簧式钢球式内径表夹具;大理石平台便携箱;仪器便携箱。

高精型:

DS10TH:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(台式和便携式);大理石平台及电动导轨;计算机接口附件;标杆径向受力值测试附件;涨簧式钢球式内径表夹具;数显测力装置;大理石平台便携箱;仪器便携箱。

DS50TH:检定仪本体;百/千分表夹具;内径表夹具;杠杆表夹具;Φ9.52英制套筒;延长导轨;CCD图像识别系统;CCD摄像头及支架(台式和便携式);大理石平台及电动导轨;计算机接口附件;标杆径向受力值测试附件;涨簧式钢球式内径表夹具;数显测力装置;大理石平台便携箱;仪器便携箱。


各型号可选用的附加选件:
          精密浮动工作台(专利产品,检定涨簧式钢球式内径表用)、立试/卧式转换器(专利产品)、测力附加装置、带筋工作台和半圆块、延长燕尾夹具、数据记忆卡、数显表通用接口、计算机接口及软件。
