平面度检查仪1401型（光学自准直仪）
- 产品名称平面度检查仪1401型（光学自准直仪）
- 产品编号0980
- 产品产地哈尔滨

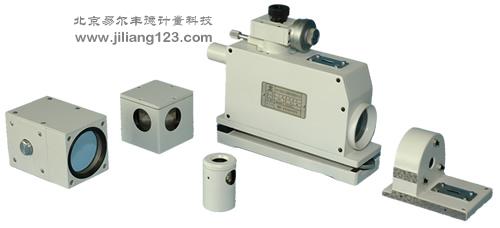

平面度检查仪1401型
| A. 用途: 平面度检查仪是根据光学自准直原理设计的，它可以精确地测量机床或仪器导轨的直线度误差，也可以测量平板等的平面度误差，利用光学直角器和带磁性座的反射镜等附件，还可以测量垂直导轨的直线度误差，以及垂直导轨和水平导轨之间的垂直度误差，与多面体联用可以测量圆分度误差。 |
|
 测量导轨直线度和平面度 |
 测量工作状态导轨直线度 |
|
B. 特点: |
|
| C. 技术规格: 工作距离.....................................0~6m 测微鼓轮格值.....................1μm/200mm≈1.03" 目镜放大倍数................................17.5x 物像焦距....................................400mm 测量范围....................................1600格 示值精度：当测微鼓轮不超过一周时...±(0.5+0.01n)格 当测微鼓轮超过一周时.............±(1.5+0.0015n)格 n-测微鼓轮的测量格数 光学直角器的精度...........2" 外形尺寸(长×宽×高)..........254mm x 57mm x 185mm 包装箱外形尺寸(长×宽×高)...505mm x 345mm x 335mm 仪器净重......................................10kg 仪器毛重......................................20kg |
D. 基本组件: 主机..............................1台 反射镜............................1件 水平调整板........................1件 变压器............................1件 |
| E. 特殊附件: 带磁性座的反射镜..................1件 光学取景器........................1件 光学直角器........................1件 |
|
